在三菱PLC編程中，編程方法和思路有很多種，不同的行業，不同的項目都會用到不一樣的編程方法，例如機械手，流水線的編程往往很多工程師會選擇步進順控或SFC，其實兩者的思路是一模一樣的，都要用到狀態器S,并且兩者可以相互轉化，不同的是他們是兩種編程語言，步進順控是梯形圖語言，用到STL和RET指令，SFC就是從狀態轉移圖轉化而來，今天我們就來給大家分享一下SFC三種流程設計。東坑PLC培訓，電工培訓

一．單流程

東坑PLC培訓，電工培訓，三菱PLC中SFC的流程設計

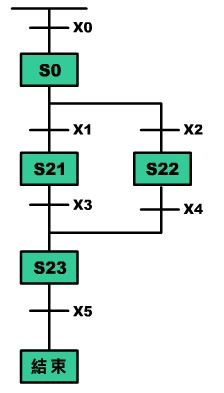

1.諸如下圖的流程設計屬于選擇型分支：當有多條路徑，而只能選擇其中一條路徑來執行，這種分支方式稱為選擇分支，例如分揀程序

東坑PLC培訓，電工培訓，三菱PLC中SFC的流程設計

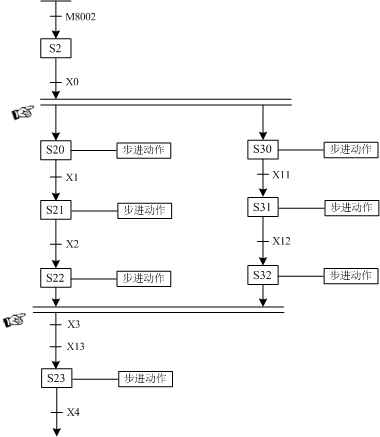

1.諸如下圖的流程設計屬于并行型分支：當若有多條路徑，且多條路徑同時執行，這種分支方式稱為并行分支，例如紅綠燈程序

以上我們對三菱PLC中SFC編程的三種流程設計進行了解析，如果你想要了解更多電氣自動化以及PLC知識請聯系我們！

對PLC編程有興趣的同學還有問題的歡迎聯系我們哦！
